Con un sistema de aislación sísmica que genera una estructura suspendida y una planta fotovoltaica que incluye paneles BIPV, se certificó este 2024 el edificio UTA Industrial Campus Saucache.

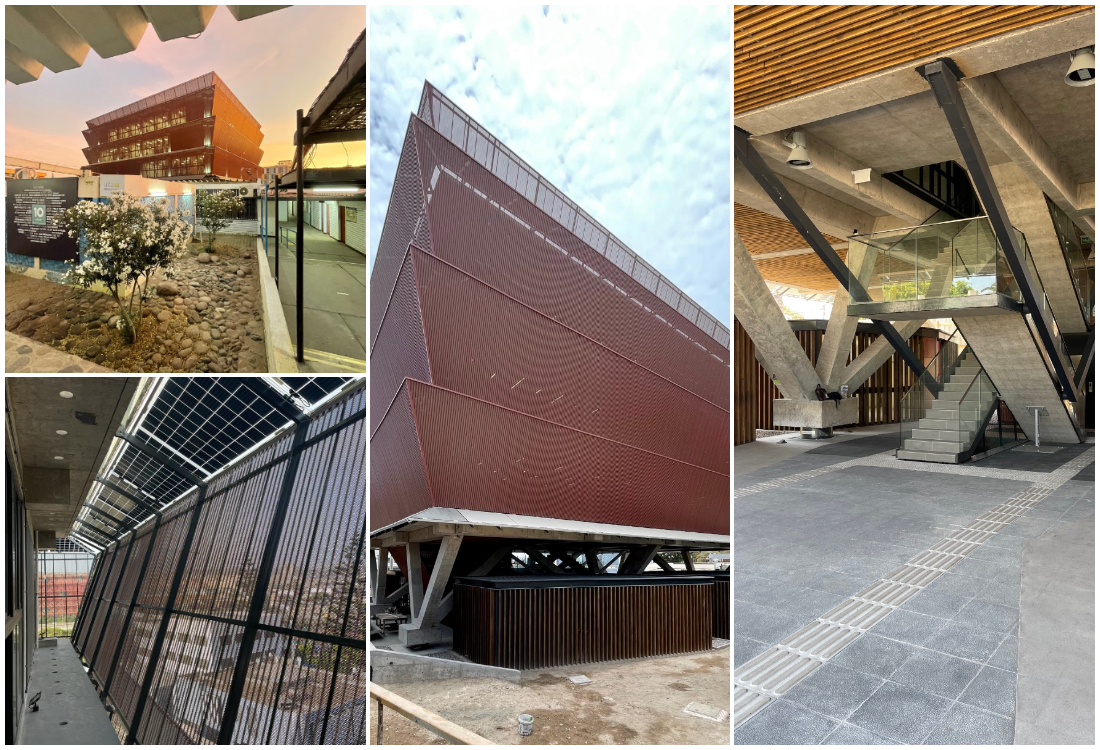

A simple vista, dos son los elementos que llaman la atención del edificio de Ingeniería Industrial de la Universidad de Tarapacá, en el Campus Saucache de Arica: los paneles solares de su fachada y los aisladores sísmicos.
Con un nivel destacado y un puntaje de 57, este edificio se certificó en enero de este año, con el diseño arquitectónico de Marsino Arquitectos, el cálculo estructural de Claudio Hinojosa, la asesoría CES de Francisco González, en tanto que el CIAES UCN actuó como Entidad Evaluadora.

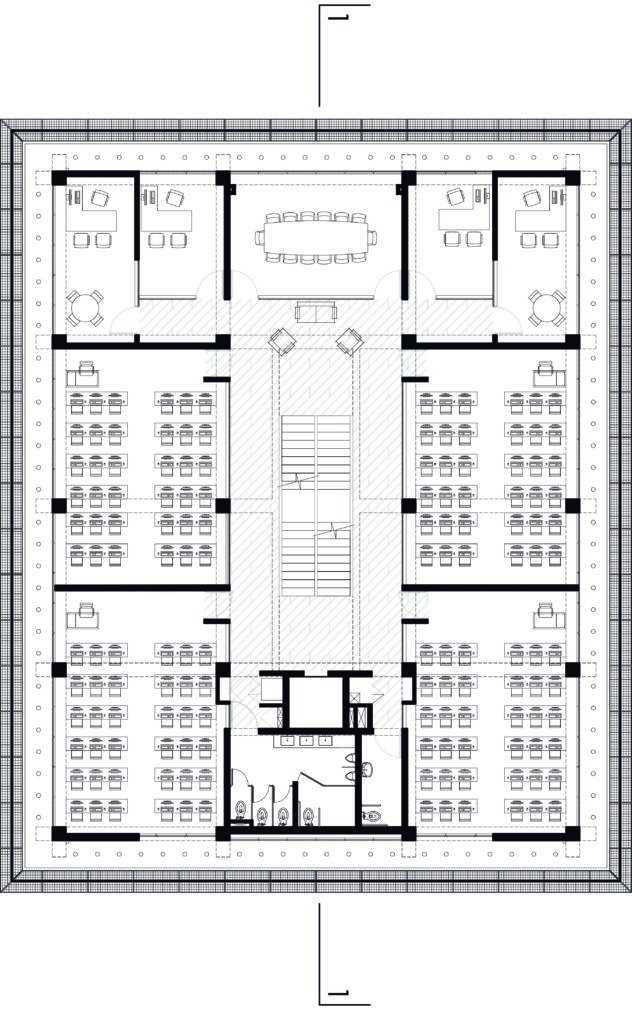

“Este edificio se concibe como un prototipo, un módulo repetitivo, resiliente y sustentable. Su diseño de planta libre permite una flexibilidad total de usos. Los volúmenes aislados del primer piso se adaptan fácilmente al programa y al terreno donde se emplacen”, cuenta el arquitecto Francisco González.

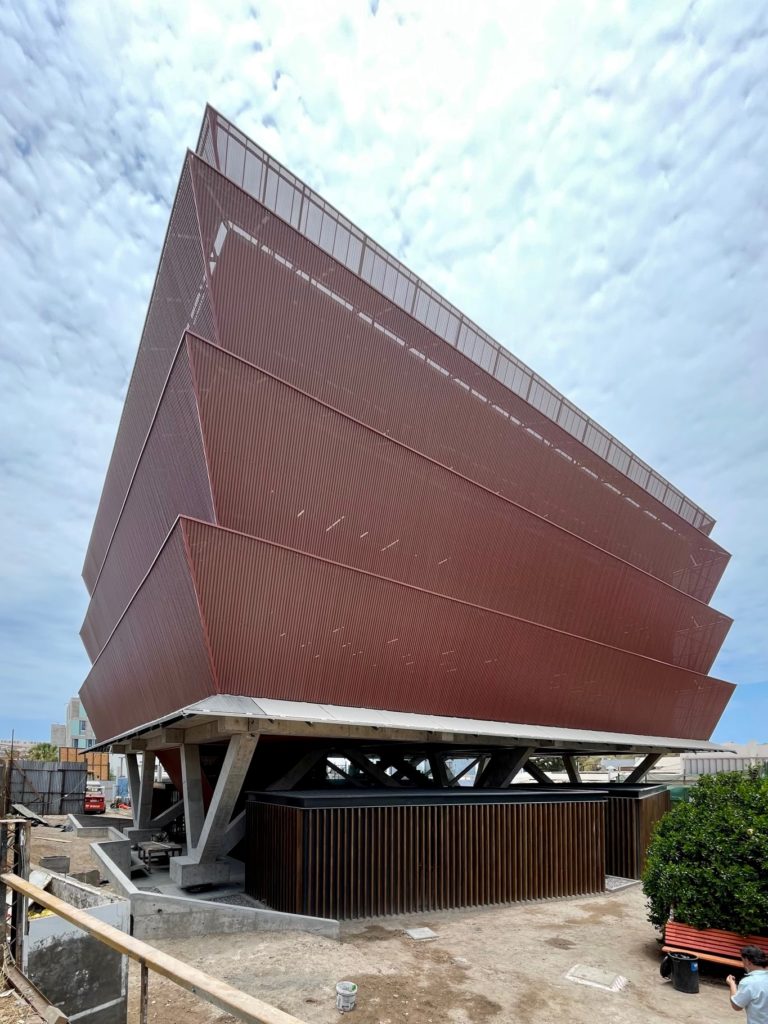

El especialista comenta que este la fachada del edificio se ha concebido como un soporte para la generación de energía renovable, incorporando aleros fotovoltaicos y una doble piel de paneles perforados para la protección solar, con un fuerte énfasis en mejorar las condiciones de habitabilidad y confort interior.
“Las amplias superficies vidriadas de la fachada buscan maximizar la iluminación y ventilación natural de los recintos docentes y oficinas, reforzando la relación visual entre los usuarios y el campus”, añade.

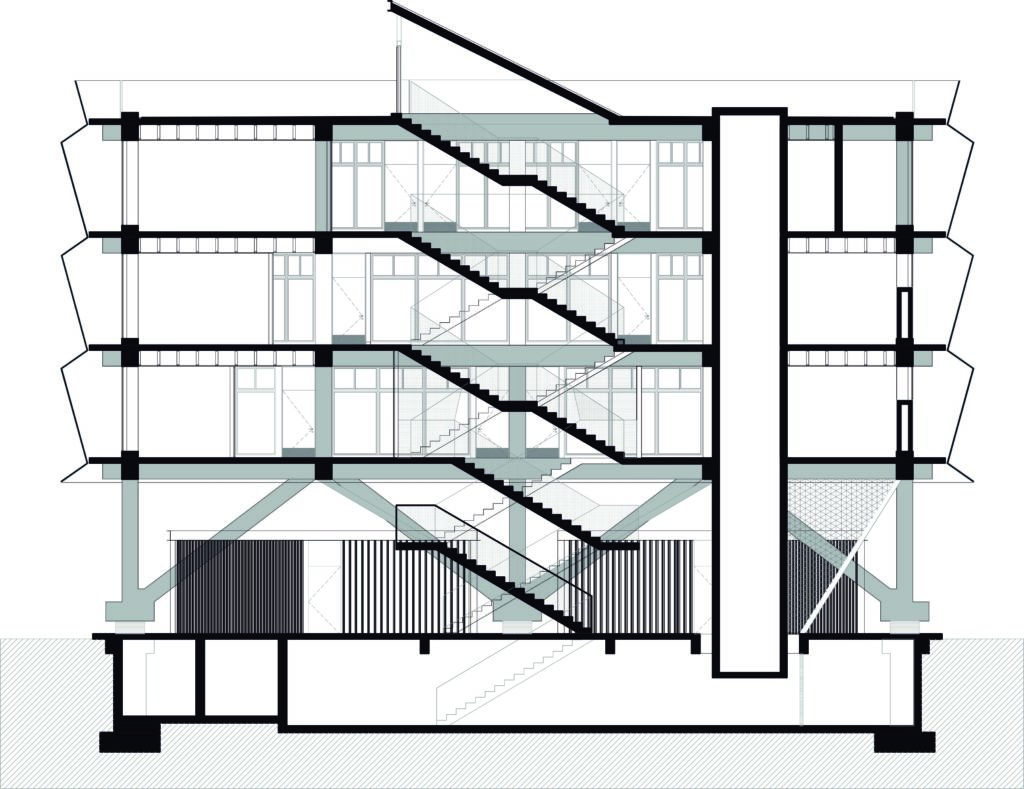

En tanto, el núcleo del edificio actúa como un canal de ventilación natural forzada, permitiendo la ventilación cruzada del interior de los recintos y cumpliendo con los requerimientos de ventilación natural. Los pisos 2, 3 y 4 están suspendidos del suelo, mientras que el nivel superior del núcleo vertical de circulación se abre hacia el exterior para lograr el efecto chimenea de ventilación.
“Los sistemas activos del edificio incluyen climatización de expansión directa tipo VRF y unidades interiores tipo cassette en oficinas y laboratorios de computación. Además, se han incorporado artefactos sanitarios de bajo consumo, luminarias eficientes y equipamiento para un manejo adecuado de residuos durante la operación”, especifica González.
La planta fotovoltaica de este edificio consiste en lo diferenciador, como señala el asesor CES, “en paneles fotovoltaicos de última tecnología Bifaciales, PERC, Monocristalinos, de doble vidrio, y sin marcos, que además tienen el grado de “Integración de Fotovoltaica del Edificio” (BIPV, por us siglas en inglés), que no solo hacen un aporte energético al edificio, sino que también les permite ser parte de los elementos constructivos del mismo”.

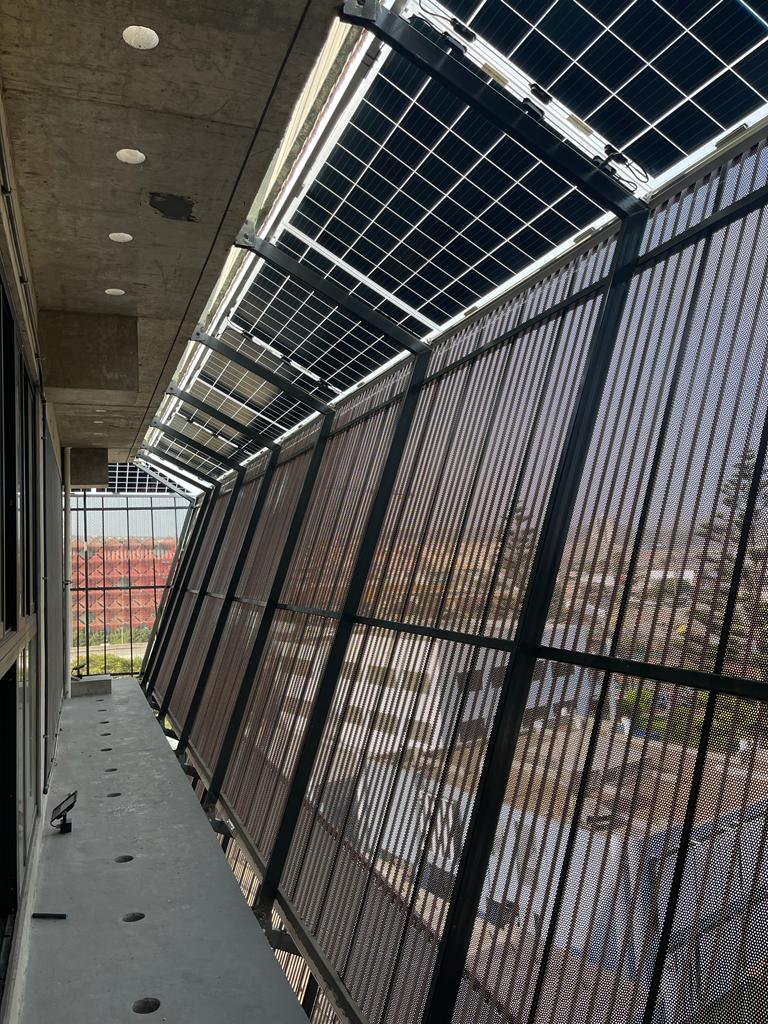

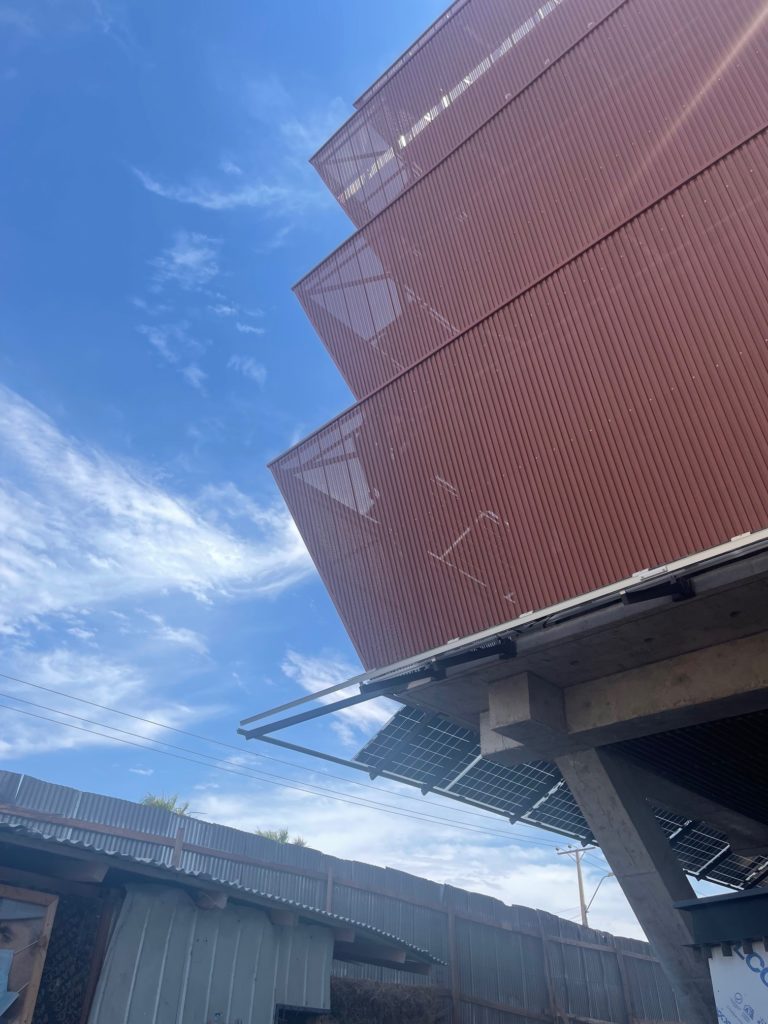

Como paneles BIPV, en este proyecto se instalaron como aleros del edificio, en cada piso y en las cuatro caras, lo que les permite reducir la cantidad de radiación solar que ingresa por las ventanas y, a su vez, no bloquear totalmente el paso de luz.
“Los paneles tradicionales tienen una lámina trasera de PVC blanca que no permite que pase la luz ni se vean claramente las celdas; sin embargo, en este proyecto se consideró este panel tipo vidrio-celda-vidrio, que permite pasar la luz entre los espacios que hay entre celda y celda, para que los usuarios tengan cierto grado de luminosidad natural y así también poder visualizar las celdas fotovoltaicas desde el interior del edificio”, detalla el profesional.

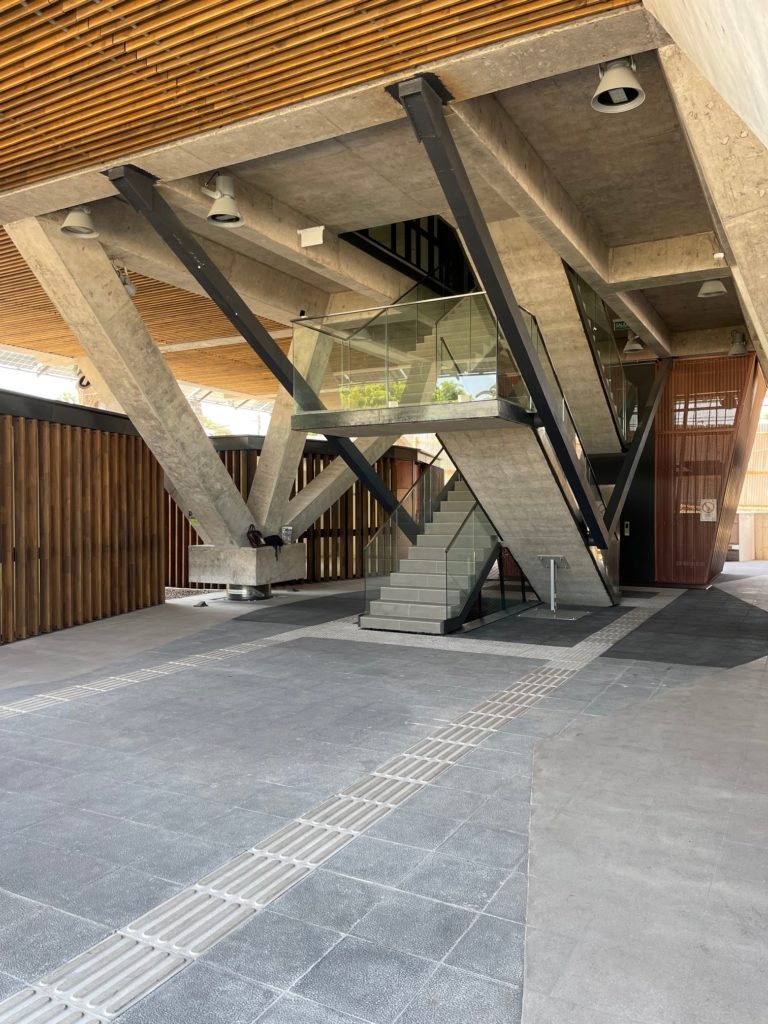

Asimismo, el edificio cuenta con un sistema de aislación sísmica generando una estructura suspendida, compuesta por un sistema ortogonal de pilares y vigas que convergen en una base estructural diagonal.
