Escuela La Piedra de Galvarino logró 76 puntos en precertificación CES

Esta es la primera escuela del país con un programa educativo multicultural de cosmovisión mapuche que incluye parte del modelo educativo, infraestructura, equipamiento y mobiliario.

En marzo de este año, en Galvarino, provincia de Cautín, región de la Araucanía, se inauguró la Escuela La Piedra, gracias al Desafío Levantemos Chile. Se trata del primer colegio con un programa multicultural en el país; cuenta con una superficie total útil de aproximadamente 2.000 m2; beneficiando a más de 160 alumnos. Diseñada por Correa3 Arquitectos, contempla la accesibilidad universal, confort técnico y lumínico adecuado para los usuarios, envolvente térmica; entre otros elementos sustentables.

Eugenio Correa Murillo, es arquitecto y gerente general de la firma arquitectónica que construyó la Escuela, y cuenta que “el proyecto recoge aspectos de la cosmovisión Mapuche, la que fue transmitida por la Machi y la comunidad, lo circular, todos iguales, la luz del oriente entrando en la mañana, ritos y bailes recordando a sus antepasados, salas y patios circulares, los árboles sagrados, el rehue; entre otros”.

Como asegura, “la estrategia arquitectónica fue emplazarse en el terreno tomando en consideración el territorio, las orientaciones, materiales adecuados y eficientes, sistemas constructivo de paneles SIP, que permite una obra seca, pasillos interiores que aportan a la eficiencia energética; el proyecto se desarrolló en todas sus especialidades usando BIM, lo cual permitió previsualizar el modelo 3D para lograr una ejecución de obra sin imprevistos”.

En tanto, desde el punto de vista educativo, Correa destaca las salas circulares: “no hay jerarquías, el docente participa armónicamente en la búsqueda del conocimiento incentivando a que los y las alumnos/as despierten su interés por aprender”.

Y desde el punto de vista de la sustentabilidad, cree que trabajar con CES “ayudó a mejorar aspectos técnicos para lograr mejor envolvente térmico”.

Elementos sustentables

“Alejandro Reyes, asesor CES y socio fundador de la empresa EECOS Energía Eficiente, participó de la certificación del proyecto. También menciona los paneles industrializados SIP y envolvente continua adicional, con fachada ventilada para un óptimo control higrotérmico, resistencia térmica optimizada, puentes térmicos disminuidos y hermeticidad mejorada, al generar un espacio adicional para el paso de instalaciones disminuyendo penetraciones. “El panel SIP permitió una construcción industrializada que disminuye las pérdidas, despuntes y basura durante el proceso de construcción, otorgándole desde ya mayor sustentabilidad al proyecto”, dice.

Se consideró, además, aislación térmica bajo radier, ventilación con recuperación de calor, ventanas low-e, ventana cenital y orientación con acceso visual, características que también maximizan el aprovechamiento de ventilación e iluminación natural.

Al preguntarle por las estrategias utilizadas para obtener un alto puntaje en la precertificación (76 puntos), explica que “el diseño integral consideró el encargo realizado a arquitectura de mantener una cosmovisión mapuche, con los requerimientos propios de una escuela. Durante el desarrollo del proyecto se fueron evaluando todos los requerimientos CES y su posibilidad de implementación”.

De esta manera, “los requerimientos logrados son resultado del enfoque del diseño en minimizar el consumo energético (por ejemplo, a través de la envolvente higrotérmica optimizada); aumentar el confort interior (por ejemplo, a través del uso de recuperadores de calor y sensores CO2) y aumentar la vida útil del edificio. Así, se logra una escuela con confort óptimo a través, principalmente, de estrategias pasivas de iluminación, ventilación y calefacción y una disminución de los consumos energéticos, tanto de calefacción como de electricidad, además de una disminución importante en el consumo de agua”, especifica el asesor CES.

Sustentabilidad y cosmovisión

El diseño está basado en la cosmovisión mapuche, donde la comunidad solicitó mantener la tradición de contar con una llama de fuego al interior del aula, simulando el fogón mapuche de la Ruka.

“Considerando el requerimiento de la certificación CES, no se puede utilizar calefactor a llama abierta al interior del recinto, es por esto que se evalúa el uso de calefactor a pellets con toma y entrega de aire de combustión desde y hacia el exterior. De esta manera, además, se responde a la necesidad de visibilidad de una llama al interior del aula. Esto se complementa con la iluminación cenital que genera el lucernario justo al centro del aula”, afirma Reyes.

Y “adicionalmente, quisiera agregar sobre la memoria de arquitectura que me entregaron los arquitectos alguna vez, que explica de mejor manera el diseño conceptual consensuado con una comunidad mapuche:

En reunión con comuneros Mapuche de Ercilla, en Temuco, logramos dialogar con ellos para conocer cómo debía ser un proyecto de arquitectura para una comunidad Mapuche.

De esas reuniones concluimos que este colegio debía cumplir con ciertas particularidades arquitectónicas que lo hacen diferente al resto de los establecimientos educacionales.

Lo primero que nos indicaron fue la importancia de la circunferencia, los puntos cardinales y la ortogonalidad, los que aparecen en su escudo, el sol la luna y por supuesto la tierra, no puede faltar el lugar para las ceremonias con el Canelo al centro.

Las reuniones se realizan en círculo, esta ubicación responde a que todos son iguales, todos tienen que estar a la misma distancia del Canelo, lo mismo en las salas de clases, los alumnos deben estar en círculo a la misma distancia del profesor, todos son iguales, no hay privilegios.

Otra particularidad es la necesidad de que el primer rayo de sol entre a la sala de clases, antes de que entren los alumnos.

Esta escuela se caracteriza también por su actividad de teatro y música, además de contar con un sector para su deporte.

La distribución general de la propuesta arquitectónica considera dos sectores circulares, que separan las distintas edades de los alumnos, y que conforman dos patios separados por un acceso, respetando una ortogonalidad, y aceptando el lugar para las ceremonias con el Canelo en su centro.

Todas las salas tienen una cúpula superior, transparente por donde el primer rayo de sol penetra, cumpliendo con esta tradición y cosmovisión Mapuche. Las salas se han separado para disminuir efectos acústicos de una sala con la otra con un espacio de trabajo para el profesor.

Muy importantes son las condiciones propias del lugar, el territorio particular de esta escuela, donde se ha tomado en cuenta el medio ambiente, las distancias, colegio hogar, el clima y principalmente empatizar y escuchar a los habitantes locales”.

Obras del nuevo Edificio Municipal de Tierra Amarilla se encuentran en etapa final

Este importante proyecto, ejecutado por el MOP a través de su Dirección de Arquitectura, alcanza un 99% de avance y tiene el objetivo de construir infraestructura acorde a la creciente demanda de la comunidad por más y mejores servicios.

Hasta la comuna de Tierra Amarilla llegó el Seremi Mauricio Guaita Juantok, junto al equipo de la Dirección de Arquitectura, para inspeccionar el avance del nuevo Edificio Municipal de Tierra Amarilla, proyecto emblemático de la comuna que alcanzó una inversión de $7.195.035.414 y que contará con la implementación de mejores servicios, así como la estandarización y dignificación en el cumplimiento de las labores que efectúan los funcionarios y funcionarias municipales.

En el lugar, el Seremi MOP, señaló, “estamos muy contentos con el gran avance que presenta esta importante obra, la que fue construida en 3 niveles, con una superficie total edificada de 3.838 m2, ejecutada por la Unidad Técnica de nuestra Dirección de Arquitectura. El nuevo edificio cuenta con distintos espacios donde se encontrará la Alcaldía, Secretaria de Planificación Comunal (SECPLA), Dirección de Desarrollo Comunal (DIDECO), Dirección de Obras Municipales (DOM), Finanzas, Educación, Tránsito, Servicios Higiénicos, Bodegas, entre otros”.

“La obra contemplo un sistema de plantas libres separadas por tabiques opacos y vidriados, y el volumen esta articulado por un patio de acceso con tripe altura, el cual se vincula con todos los niveles superiores, características que permitirán atender al público en espacios y dependencias acordes  a los requerimientos de la comunidad, mejorando considerablemente las condiciones de trabajo de los funcionarios municipales evitando con ello el actual hacinamiento, entregando así un mejor funcionamiento de las direcciones en un solo edificio Municipal”, agregó el Seremi.

Por su parte el Director de Arquitectura, Claudio Quiroga, indicó, “este proyecto se convertirá en una obra icónica para Tierra Amarilla por su tamaño, modernidad y aporte urbano, potenciando el centro cívico de la comuna y poniendo en valor su plaza de armas como antesala al acceso del recinto, con un inmueble de alto estándar de calidad que estará al servicio “para y hacia las personas” y que con su aporte arquitectónico abrirá nuevas opciones al crecimiento de la comuna”.

En el proyecto, además se destaca la aplicación de Sistemas de Eficiencia Energética Activos y Pasivos, convirtiéndose en un diseño que cuenta con Pre-Certificación CES (Certificación de Edificio Sustentable), reconocimiento técnico que entrega el “Instituto de la Construcción” a las edificaciones que cumplen con altos estándares de confort ambiental.

Guaita señaló, que “la obra se encuentra en la parte final de su ejecución, terminaciones y la puesta en marcha del proyecto de especialidades. Las principales partidas en ejecución corresponden a trabajos asociados a modificaciones, instalación de baldosas exteriores, paisajismo y obras de regadío, limpieza y acondicionamiento de recintos en general”

Para finalizar el Seremi MOP, informó, que “es importante destacar que de manera excepcional a la empresa contratista se le aplicó el “reajuste polinómico”, una de las medidas concretas del gobierno, el cual ayuda a empresas en riego inminente de incumplimiento o abandono de obra, debido al complejo escenario económico que se está viviendo a nivel mundial y que ha mermado de manera importante al sector de la construcción”.

Fuente: Tierra Amarillano

Los pilares de la sustentabilidad del Hospital de Alto Hospicio

Con la asesoría de B-Green, y la evaluación del Idiem, la obra construida por Sacyr buscó maximizar los beneficios económicos, ambientales y sociales de la región, garantizando eficiencia y confort a los usuarios.

Un nuevo recinto asistencial de 50.000 metros cuadrados tiene expectantes a los habitantes de Alto Hospicio y la Provincia del Tamarugal. Con una inversión superior a $84 mil millones, la construcción de Sacyr destaca por las estrategias pasivas y activas que se utilizaron para lograr la reducción del consumo de energía y agua potable. Además, el edificio -en etapa de Precertificación CES- ofrece óptimas condiciones de confort y manejo de residuos.

El coordinador de proyectos de B-Green, Fabián Guzmán, explica que el diseño envolvente de alta eficiencia del Hospital de Alto Hospicio responde a las exigentes condiciones de su emplazamiento en la zona norte litoral. Por eso, cuenta con un sistema de protecciones solares compuesto por lamas verticales equidistantes, que permite proteger de la radiación solar y posibles deslumbramientos al interior de los recintos del hospital.

  Según el arquitecto, el hospital pudo precertificarse debido a los ahorros en energía y agua, confort ambiental interior y un óptimo manejo de los residuos. Este modelo eficiente y sustentable deslumbra por su diseño paisajístico de vegetación de bajo requerimiento hídrico, que permite un significativo ahorro en la demanda de agua potable de hasta el 80%.

Lo más desafiante del proyecto, cuenta Fabián Guzmán, fue el diseño y construcción de un hospital de alta complejidad, lo que conlleva retos en la coordinación de especialidades y el diseño integrado de ellas, ya que permite maximizar beneficios económicos, ambientales y sociales. “El diseño del edificio -basado en un modelo eficiente y sustentable- garantiza condiciones de confort térmico, acústico y visual, lo que incide en el bienestar y la salud de los pacientes, del personal médico y administrativo; tanto en los procesos de recuperación como en las actividades laborales y de atención diarias”, comenta.

Según el especialista CES de B-Green, el diseño integrado de especialidades implica un proceso colaborativo entre proyectistas de las especialidades vinculadas a la eficiencia energética y la sustentabilidad. Por medio de él, se realiza un constante seguimiento, verificación y asesoría de los proyectos, a través de simulaciones virtuales, cálculos y evaluaciones prescriptivas. “De esta manera, se logran los máximos ahorros en energía, agua, confort ambiental interior y un óptimo manejo de los residuos”, señala.

Homogenización y modulación buscaron conseguir un óptimo funcionamiento y mantenimiento del Hospital Alto Hospicio cuya ubicación norte-sur da respuesta a esta homogeneización del proyecto. “Se aumentan las fachadas este y oeste, reduciendo las más singulares a la hora de resolver su protección solar y térmica, la norte-sur”, comenta Fabián Guzmán.

Al ubicar el proyecto perpendicular a la pendiente del terreno natural, se abre un acceso en la cota natural del proyecto, más alta para el acceso público a los accesos de urgencias y general, junto con un acceso para el estacionamiento y patio de camiones en la cota natural más baja del proyecto.

Ficha técnica

Ubicación: Alto Hospicio, Región de Tarapacá
Emplazamiento: Orientación Norte-Sur
Superficie total del terreno: 54.399.64m2
Superficie Construida: 38.753.81 m2
Paisajismo: 17.950m2
Capacidad: 235 camas, 7 pabellones quirúrgicos, 3 salas de parto integral, 12 sillones de diálisis, 7 sillones dentales, 18 box consultas médicas, 10 box profesionales, 14 de procedimiento y 9 de urgencias.
Constructora: Sacyr
Arquitecto: Bbats Consulting and Projects S.L.P
Asesor: B-Green
Entidad Evaluadora: Idiem
Fechas de ejecución: Mayo 2018- Agosto 2021
Características: Mitigación sísmica, fundación impermeabilizada del suelo salino, eficiencia energética, helipuerto.
Estructura: Hormigón armado, elementos complementarios acero.
Impermeabilización: Partida crítica para el buen funcionamiento del edificio.
Envolvente térmica: Envolvente de alta eficiencia, aislación, reducción puentes térmicos.
Tabiquería perimetral: Tabiques + EIFS.
Protección solar: Lamas Verticales Fijas, Ventanas DVH Control solar.

Precertificación CES: las técnicas y estrategias de los polideportivos del sur de Chile

Eficientes envolventes térmicas, iluminación natural y grifería eficiente son parte de las cualidades de dos recintos deportivos mandatados por el Ministerio de Obras Públicas, uno en Teno y otro en Paillaco.

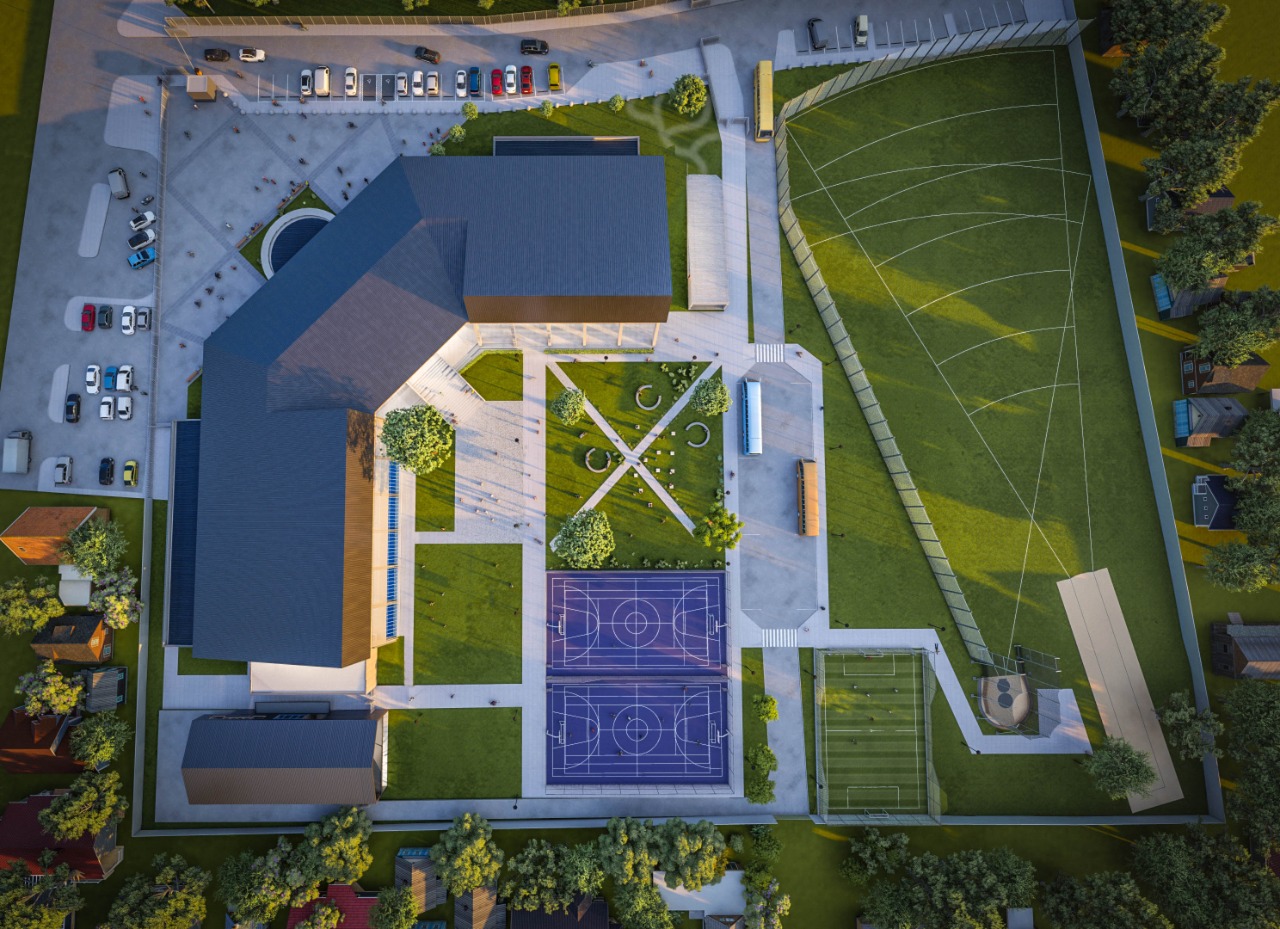

En una superficie construida de 1.896 metros cuadrados se levanta el moderno polideportivo de la comuna de Teno, en la provincia de Curicó. Hablamos de un edificio que albergará multicancha, sala de musculación, zonas administrativas, bodegas, camarines, baños públicos e instalaciones de accesibilidad universal, donde hubo un trabajo exhaustivo de asesoría para su precertificación CES.

“Se trató de tener una envolvente térmica bien eficiente. Como es un recinto muy grande, eso ayudaría a controlar las temperaturas, sobre todo en invierno. Para el sobrecalentamiento en verano nos preocupamos del control solar a través de pantallas”, explica Iván Orellana, asesor CES del polideportivo a cargo del arquitecto Jaime Gelmi Del Solar.

 En este ámbito, destacan los equipos de bajo consumo para iluminación artificial y el confort visual que ofrece el edificio, además, de las capas de envolvente térmica de las fachadas que dan a la zona vehicular. Asimismo, se incorporaron griferías diseñadas para hacer más eficiente el consumo de agua.

 “Hay equipos eficientes de climatización, especialmente en la sala de ejercicio, las oficinas y la sala de primeros auxilios. Son equipos inverter. Además, la ventilación higiénica está adaptada para mantener adecuados niveles de CO2. La forma del recinto facilita la ventilación cruzada, sobre todo en la cancha que estaba más bien aislada”, agrega Orellana, quien ya se prepara para la certificación del edificio una vez terminada la obra.

Polideportivo de Paillaco

Massmann Arquitectos tiene bajo su responsabilidad el polideportivo de Paillaco, en la Provincia de Valdivia. Éste considera cuatro espacios cerrados -gimnasio, gimnasio de acondicionamiento físico, gimnasio de piscina semiolímpica y albergue deportivo- y dos espacios abiertos, para cancha sintética de futbolito y cancha de lanzamiento.

Con la asesoría de Francisco Infante, el proyecto ha incorporado diversas estrategias que “conversan” con las condiciones climáticas del lugar en que está emplazado. “Con esa base, se buscaron las características y condiciones óptimas que podría aprovechar el proyecto, como el sol para la iluminación natural y para disminuir el uso de calefacción. Esto se cruza al mismo tiempo con que como es un recinto deportivo y tiene una piscina temperada genera mucho calor. Entonces, el desafío era mantener la temperatura sin perder el confort”, señala el asesor CES.

El proyecto está diseñado como una curva enfocada al sol para aprovechar las condiciones del territorio y climatizar la zona de la piscina de modo que no requiera tanta energía, no pierda temperatura fácilmente y mantenga la humedad controlada. “Se incorporó también algún desafío tecnológico y pasivo de la arquitectura, para que toda la energía del edificio pudiera ser controlada con la menor cantidad de energía posible”, añade el arquitecto.

 Y como fuera del área de la piscina, el edificio requiere calefacción, se buscó aprovechar el acceso al sol. Otras características interesantes, según Infante, son la aislación térmica que disminuye los requerimientos de energía y calefacción; y la orientación que responde a requerimientos diferentes para lograr entre un 20 % y un 30 % de ahorro de consumo de energía general.

 Finalmente, el asesor CES del polideportivo de Paillaco destaca la aislación y las soluciones orientadas a evitar la condensación. “Se evaluó la luz natural y el confort, también hay grandes paños acristalados que reciben al sol en la curva; control de ruido, estrategias de aislación mínima acústica, de modo que las actividades que se realicen no afecten a la comunidad o al entorno”, detalla Francisco Infante.

Los cristales de la fachada para el control solar y la curva que permite orientar los recintos para que aprovechen el sol de distinta manera, según el requerimiento, hacen de este polideportivo un lugar único por su eficiencia y confort.
